Co to jest kabel 5-żyłowy i gdzie jest stosowany?
Kabel 5-żyłowy to unikalny przewód elektryczny, który składa się z pięciu izolowanych żył, z których każda ma inny kolor i pełni określoną rolę. Głównym celem tego kabla jest zasilanie w systemach trójfazowych, co pozwala na obsługę urządzeń wymagających znacznej mocy, takich jak:
- płyty indukcyjne,
- piekarniki elektryczne.
W jego składzie znajdują się trzy żyły fazowe, jedna żyła neutralna (N) oraz żyła ochronna (PE), która jest kluczowa dla zapewnienia bezpieczeństwa, ponieważ umożliwia uziemienie instalacji. Właściwości kabla 5-żyłowego sprawiają, że jest on zalecany wszędzie tam, gdzie konieczne jest trójfazowe zasilanie, co przyczynia się do wzrostu efektywności i stabilności systemów elektrycznych. W szczególności w przemyśle i nowoczesnych budynkach mieszkalnych można zauważyć rosnące zapotrzebowanie na takie rozwiązania.
W dzisiejszych czasach kabel 5-żyłowy odgrywa kluczową rolę, szczególnie w kontekście nowoczesnych standardów instalacyjnych. Jego obecność jest niezbędna nie tylko dla bezpieczeństwa, ale również dla wydajności operacji elektrycznych, ponieważ dostarcza odpowiednią moc do nowoczesnych urządzeń zarówno w domach, jak i w przemyśle. Należy jednak pamiętać, że zarówno montaż, jak i użytkowanie tego kabla powinno odbywać się zgodnie z obowiązującymi normami bezpieczeństwa, co znacząco wpływa na długowieczność instalacji oraz ochronę użytkowników.
Jakie żyły znajdują się w kablu 5-żyłowym i jakie mają funkcje?
W kablu pięciożyłowym znajduje się pięć różnych przewodów, z których każdy pełni unikalną rolę:
- L1, L2 i L3 – przewody fazowe, które przesyłają napięcie z różnych faz zasilania,
- czwarta żyła (N) – przewód neutralny, który zamyka obwód elektryczny, co jest niezbędne dla powrotu prądu do źródła zasilania,
- piąta żyła (PE) – pełni kluczową rolę w zakresie bezpieczeństwa użytkownika, jej głównym zadaniem jest uziemienie instalacji, co chroni przed porażeniem elektrycznym w sytuacjach awaryjnych.
Dzięki temu układ staje się kompletny, co zapobiega występowaniu zwarć. Stale monitorując stan żyły PE, można zadbać o bezpieczeństwo korzystania z instalacji elektrycznej. Co więcej, kolory przewodów w kablu pięciożyłowym są ściśle standaryzowane, co znacznie ułatwia ich identyfikację podczas prac instalacyjnych oraz konserwacyjnych. Jasna kolorystyka nie tylko minimalizuje ryzyko pomyłek, ale również przyczynia się do zwiększenia bezpieczeństwa pracy z systemami elektrycznymi.
Jak zrozumieć kolory żył w kablu 5-żyłowym?
Kolory żył w pięciożyłowym kablu odgrywają kluczową rolę w poprawnym podłączeniu instalacji elektrycznej. Wśród nich:
- przewód ochronny, oznaczony żółto-zielonym kolorem, pełni funkcję uziemienia, co znacząco zwiększa bezpieczeństwo użytkowników,
- niebieski przewód neutralny zamyka obwód, co jest niezbędne do jego prawidłowego funkcjonowania,
- przewody fazowe, oznaczone jako L1, L2 oraz L3, mogą mieć odcienie brązowego, czarnego lub szarego i odpowiadają za przesyłanie napięcia z różnych faz.
Znajomość tych kolorów znacząco ułatwia identyfikację żył zarówno podczas instalacji, jak i serwisowania. Aby zapewnić bezpieczeństwo oraz efektywność całego systemu, ważne jest przestrzeganie lokalnych norm i przepisów dotyczących kolorystyki przewodów. Starannie wykonane połączenia żył wspierają obsługę urządzeń trójfazowych oraz redukują ryzyko ewentualnych awarii, które mogą być skutkiem niewłaściwego podłączenia.

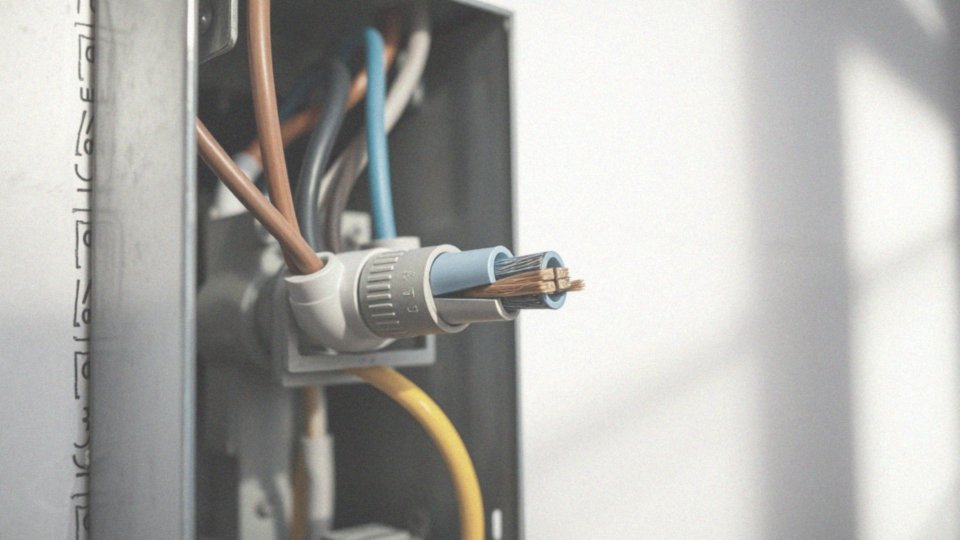

Jakie są zasady podłączenia kabla 5-żyłowego?
Podłączenie kabla 5-żyłowego to proces, który wymaga przestrzegania kilku kluczowych zasad, aby zapewnić nie tylko efektywność, ale również bezpieczeństwo całej instalacji elektrycznej. Na początku zawsze upewnij się, że zasilanie jest wyłączone.
Kolejnym krokiem jest zidentyfikowanie odpowiednich żył. Trzy fazowe przewody powinny być podłączone do właściwych zacisków:
- L1 do zacisku fazowego,
- L2 do zacisku fazowego,
- L3 do zacisku fazowego,
- żyła neutralna (N) do zacisku neutralnego,
- przewód ochronny (PE) do miejsca uziemienia.
Istotne jest, aby przewód neutralny nie stykał się z przewodem ochronnym, co może prowadzić do niebezpiecznych sytuacji. Zastosowanie wysokiej jakości złączek, na przykład Wago, znacznie upraszcza proces łączenia i podnosi poziom bezpieczeństwa. Upewnij się również, że korzystasz z odpowiednich narzędzi.
Pracując nad instalacją, zawsze stosuj się do instrukcji producentów i przestrzegaj lokalnych standardów dotyczących instalacji elektrycznych. Dokładne podłączenie nie tylko minimalizuje ryzyko awarii, ale także pozwala na bezpieczne użytkowanie urządzeń działających na prąd trójfazowy. Jest to szczególnie istotne w dzisiejszych nowoczesnych systemach elektrycznych.
Jakie standardy bezpieczeństwa należy uwzględnić przy podłączeniu?
Podczas podłączania kabla pięciożyłowego niezwykle istotne jest przestrzeganie zasad bezpieczeństwa, co pozwala zredukować ryzyko porażenia prądem oraz zapewnić prawidłowe działanie instalacji elektrycznej. Zanim zaczniesz pracę, zawsze sprawdź, czy zasilanie zostało wyłączone. Pamiętaj również o używaniu narzędzi z odpowiednią izolacją, co znacząco obniża ewentualne zagrożenia.
Jednym z kluczowych elementów w tym procesie jest zastosowanie odpowiednich zabezpieczeń, takich jak:
- wyłączniki nadprądowe – efektywnie chronią instalację przed przeciążeniem,
- wyłączniki różnicowoprądowe – natychmiastowo odłączają obwód w momencie, gdy zauważają różnicę w prądach, co skutecznie minimalizuje ryzyko porażenia.
Wszystkie połączenia powinny być wykonane z najwyższą starannością, by uniknąć zwarć oraz przegrzewania kabli. Warto inwestować w osprzęt wysokiej jakości, a także upewnić się, że każda żyła jest podłączona zgodnie z jej przeznaczeniem. Jeśli pojawią się jakiekolwiek wątpliwości, warto skonsultować się z wyspecjalizowanym elektrykiem. Przestrzeganie tych zaleceń znacząco podnosi efektywność i bezpieczeństwo instalacji, co jest szczególnie ważne w przypadku systemów trójfazowych.
Jakie narzędzia są potrzebne do podłączenia kabla 5-żyłowego?
Aby skutecznie podłączyć kabel 5-żyłowy, niezbędne są właściwe narzędzia, które zapewnią bezpieczeństwo w trakcie prac elektrycznych. Oto lista przydatnych narzędzi:
- automatyczny ściągacz izolacji – ułatwia usunięcie osłony z końców przewodów, co przyspiesza proces,
- zaciskarka do końcówek kablowych – umożliwia tworzenie solidnych połączeń,
- śrubokręty z izolowanymi rękojeściami – chronią przed ewentualnym porażeniem elektrycznym,
- kombinerki – pozwalają na precyzyjne chwytanie oraz cięcie przewodów,
- nóż do kabli – sprawdza się doskonale przy szybkim usuwaniu izolacji,
- miernik uniwersalny – np. woltomierz, pozwala na kontrolowanie napięcia, co zwiększa bezpieczeństwo,
- złączki Wago – stanowią wygodne rozwiązanie dla łączenia żył, eliminując problemy związane z lutowaniem.
Odpowiedni zestaw narzędzi poprawia dokładność połączeń i minimalizuje ryzyko uszkodzenia przewodów, co sprawia, że cała instalacja staje się bardziej efektywna i bezpieczna.
Jakie są zalety i ryzyka związane z instalacją kabli 5-żyłowych?
Instalacja kabli pięciożyłowych oferuje wiele korzyści, ale wiąże się również z pewnymi zagrożeniami. Przede wszystkim, umożliwia zasilanie urządzeń trójfazowych, co znacząco zwiększa efektywność energetyczną i pozwala podłączyć bardziej wymagające sprzęty, takie jak silniki. Oddzielenie przewodu neutralnego od ochronnego (PE) znacząco podnosi bezpieczeństwo całego systemu, ograniczając ryzyko porażenia prądem.
Należy jednak pamiętać, że:
- złe podłączenie może prowadzić do zwarć lub przeciążeń,
- co w najgorszym przypadku może skutkować pożarem,
- nieprawidłowe uziemienie stwarza dodatkowe niebezpieczeństwo.
Dlatego tak istotne jest przestrzeganie zasad bezpieczeństwa. Ważne jest, aby korzystać z wyłączników nadprądowych i różnicowoprądowych, które mogą skutecznie chronić instalację przed przeciążeniem oraz zapobiegać porażeniom elektrycznym. Instalację powinien wykonać odpowiednio wykwalifikowany elektryk, który dostosuje wszystkie elementy do aktualnych norm. Regularne przeglądy oraz testowanie zabezpieczeń nie tylko zwiększają bezpieczeństwo użytkowników, ale także poprawiają ogólną efektywność instalacji. Właściwe zasady montażu i eksploatacji mają kluczowe znaczenie dla podniesienia wydajności oraz zapewnienia bezpieczeństwa systemów elektrycznych.

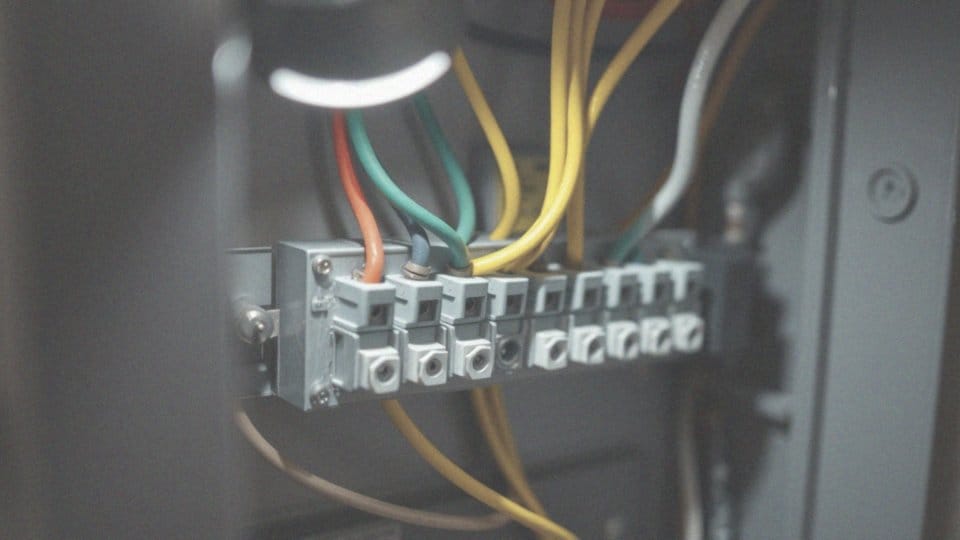

Jak podłączyć przewód ochronny w instalacji elektrycznej?
Aby prawidłowo zainstalować przewód ochronny (PE) w systemie elektrycznym, niezwykle istotne jest jego solidne połączenie z uziemieniem. Przewód PE należy wpiąć do bolca uziemiającego w gniazdku, które jest do tego przystosowane. W rozdzielnicy powinien być on podłączony do odpowiedniej szyny uziemiającej, co ma kluczowe znaczenie dla zapewnienia bezpieczeństwa użytkowników.
To właśnie przewód PE chroni nas przed porażeniem prądem w sytuacjach awaryjnych, dlatego warto zadbać o jego prawidłowe podłączenie. Podczas prac instalacyjnych nie zapomnij o poprawnym wpięciu pozostałych przewodów:
- żył fazowych (L1, L2, L3),
- przewodu neutralnego (N).
Użycie solidnych, odpornych na uszkodzenia materiałów do wykonania przewodu ochronnego także jest istotne. Jeżeli masz do czynienia z urządzeniami wyposażonymi w metalową obudowę, to warto podłączyć przewód PE bezpośrednio do niej. Taki krok znacząco podnosi poziom ochrony i zmniejsza ryzyko porażenia prądem. Dodatkowo, regularne kontrole oraz testy systemu uziemiającego są niezbędnym elementem konserwacji instalacji elektrycznej, co pozwala na utrzymanie jej w dobrym stanie.
Co to jest przewód N i dlaczego jest ważny?
Przewód neutralny (N) odgrywa fundamentalną rolę w każdej instalacji elektrycznej. Jego zadanie w obiegu prądu jest niezmiernie istotne, umożliwiając powrót energii do źródła zasilania, co ma kluczowe znaczenie dla stabilności napięcia w całym systemie.
Z reguły przewód N łączy się z punktami neutralnymi w:
- transformatorze,
- rozdzielni elektrycznej.
W kontekście instalacji trójfazowych, przewód neutralny jest wspólny dla wszystkich trzech faz, co pozwala na:
- równomierne rozmieszczenie obciążenia,
- redukowanie ryzyka przeciążeń,
- podniesienie efektywności wykorzystania energii.
Jednakże, jeśli przewód N działa nieprawidłowo, na przykład z powodu uszkodzenia czy przerwania, może to rodzić poważne zagrożenia, prowadząc do:
- nieprawidłowych napięć na podłączonych urządzeniach,
- ryzyka ich uszkodzenia lub porażenia prądem.
Dlatego kluczowe jest, aby przewód neutralny był starannie zainstalowany. Regularna kontrola i konserwacja instalacji elektrycznej to niezbędne działania. Dbanie o sprawność przewodu neutralnego wpływa na bezpieczeństwo użytkowników oraz na efektywność całego systemu elektrycznego.
Jak połączyć przewód N z uziemieniem?
Aby prawidłowo połączyć przewód neutralny (N) z uziemieniem, warto zachować szczególną ostrożność oraz przestrzegać obowiązujących norm elektrycznych. W starszych instalacjach przewód N często łączono z przewodem ochronnym (PE) w celu zwiększenia bezpieczeństwa użytkowników. Współczesne standardy jednak zalecają, aby każdy z tych przewodów był prowadzony osobno, co znacznie obniża ryzyko wystąpienia niebezpiecznych sytuacji.
W przypadku systemów czteroprzewodowych niezwykle istotne jest, aby łączenie przewodu N realizowane było zgodnie z dokumentacją techniczną oraz zasadami dotyczącymi bezpieczeństwa. Warto zauważyć, że łączenie przewodu neutralnego z przewodem ochronnym może odbywać się we wnętrzu urządzenia, co ma na celu ochronę obudowy przed porażeniem prądem.
Nie mniej istotne jest, aby korzystać z wysokiej jakości komponentów, takich jak złączki Wago, co zapewnia trwałość i niezawodność połączeń. Kluczowe jest również, aby:
- wszystkie złącza były solidnie osadzone,
- przewody były czyste i suche.
Zaleca się kilkukrotne sprawdzenie poprawności podłączeń, szczególnie zwracając uwagę, aby przewód neutralny nie był bezpośrednio połączony z miejscem uziemienia, co mogłoby prowadzić do zwarcia. Podczas montażu nie można zapominać o regularnych kontrolach stanu przewodów oraz ich izolacji. Takie działania nie tylko zapobiegają ewentualnym uszkodzeniom, ale też znacząco zwiększają bezpieczeństwo całej instalacji.
Przydatne mogą okazać się odpowiednie narzędzia, takie jak ściągacze izolacji czy mierniki uniwersalne, które ułatwiają pracę i czynią ją bardziej bezpieczną.
Jakie są kroki montażu gniazda elektrycznego z kablem trójfazowym?
Montaż gniazda elektrycznego z kablem trójfazowym, nazywanym również gniazdem siłowym, to proces, który wymaga dokładności i przestrzegania kilku istotnych etapów:
- Wyłącz zasilanie – kluczowe dla Twojego bezpieczeństwa.
- Przygotowanie pięciożyłowego kabla – ściągnij z niego zewnętrzną izolację oraz odetnij odpowiednie długości przewodów.
- Podłącz przewody – każdy z żył powinien być podłączony w właściwy sposób:
- przewody fazowe L1, L2 i L3 łączymy z odpowiednimi zaciskami w gnieździe,
- przewód neutralny (N) oraz przewód ochronny (PE) również muszą być umiejscowione w wyznaczonych miejscach.
- Upewnij się, że przewód neutralny nie styka się z przewodem ochronnym, ponieważ to może prowadzić do poważnych problemów.
- Zamocuj gniazdo w puszce instalacyjnej i upewnij się, że jest dobrze zabezpieczone.
- Skorzystaj z miernika, by upewnić się, że wszystko działa jak należy.
- Włącz zasilanie po wykonaniu wszystkich kroków.
Pamiętaj, właściwy przebieg tej instalacji przyczyni się do efektywnego i bezpiecznego działania urządzeń korzystających z gniazda elektrycznego.
Kiedy należy zgłosić pomoc elektryka przy podłączaniu gniazda?
Zatrudnienie elektryka do podłączenia gniazda to istotna kwestia, zwłaszcza gdy nie mamy doświadczenia w pracach związanych z elektrycznością. Wątpliwości dotyczące poprawnego podłączenia przewodów mogą skutkować poważnymi konsekwencjami. Bezpieczeństwo odgrywa kluczową rolę, szczególnie przy instalacji gniazd dedykowanych urządzeniom o dużym poborze mocy, takim jak:
- kuchenki elektryczne,
- płyty indukcyjne,
- piekarniki.
Elektrycy dysponują nie tylko odpowiednimi kwalifikacjami, ale także specjalistycznym sprzętem, co gwarantuje zgodność instalacji z obowiązującymi normami bezpieczeństwa. Właściwe podłączenie znacząco obniża ryzyko awarii, porażenia prądem oraz przeciążeń, które mogą prowadzić do pożarów. Warto skorzystać z fachowej porady elektryka, szczególnie jeśli mamy jakiekolwiek wątpliwości dotyczące stanu swojego systemu elektrycznego. Dbałość o bezpieczeństwo instalacji elektrycznych jest kluczowa dla zdrowia użytkowników. Ignorowanie problemów może prowadzić do poważnych trudności w przyszłości.
Jakie aplikacje wymagają podłączenia kabla 5-żyłowego?
Kabel pięciożyłowy odgrywa kluczową rolę w systemach wymagających zasilania trójfazowego. Znajduje zastosowanie w zasilaniu:
- silników trójfazowych,
- wszelkich maszyn pracujących w trudnych warunkach,
- spawarkach,
- urządzeniach o znacznej mocy,
- kuchniach elektrycznych,
- płytach indukcyjnych,
- piekarnikach.
W przemyśle, gdzie energii potrzeba w dużych ilościach, ten rodzaj kabla zapewnia stabilne oraz efektywne źródło zasilania. Dodatkowo, jego stosowanie w instalacjach elektrycznych pozwala na podłączanie rozdzielnic, co umożliwia zasilanie kilku urządzeń jednocześnie. Kabel ten, dzięki wydzieleniu przewodów neutralnych i ochronnych, zdecydowanie podnosi poziom bezpieczeństwa całego systemu. W przypadku urządzeń wymagających intensywnego poboru energii, jego obecność staje się wręcz niezbędna. Odpowiednie użycie pięciożyłowego kabla jest zatem kluczowe, aby zapewnić zarówno bezpieczeństwo, jak i efektywność operacyjną w różnych dziedzinach, od domów prywatnych po przemysłowe zastosowania.
